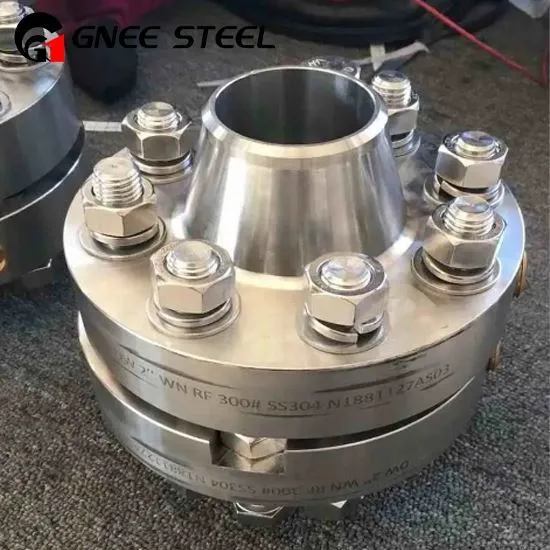

Flanġijiet tal-Orifice

L-assemblaġġ tal-flanġ ta 'l-orifiċju jikkonsisti minn couplet ta' flanġi, pjanċa ta 'l-orifiċju, boltijiet, skorfini, gaskits, u plugs. Il-viti tal-ġakkjar jiżguraw ir-rimi faċli tal-element tal-influss primarju. Flanġijiet Orifice ġeneralment jiġu jew Uċuħ Mgħollija u Ċirku tat-Tip Konġunt li jiffaċċjaw Flanġ. Huma, għall-iskopijiet feroċi kollha, l-istess bħall-għonq tal-weldjatura u l-flanġijiet li jiżolqu b'magni żejda.

Ibgħat l-inkjesta

Chat Now

Bħala fornitur u manifattur ewlieni fiċ-Ċina, GNEE Steel jipprovdi prodotti ta' liga bbażati fuq in-nikil-kost effettivi-.

Ibgħat E-posta:ss@gneesteel.com
Tel:+8615824687445

Introduzzjoni tal-Prodott

Il-ħanek tal-orifiċju għandhom tulijiet speċifiċi tal-boltijiet, li huwa perfett għal ħafna mill-magni. Huma ffurmati bħal diska b'dimensjonijiet ċirkolari. Flanġijiet tal-orifiċju jistgħu jiddeterminaw il-forza u l-pressjoni tal-kontenuti li jiċċaqilqu tal-pajp. Il-ħanek tal-orifiċju għandhom diversi perforazzjonijiet fuqhom, li huma ta 'għajnuna waqt li jitwaħħlu mal-pajp jew l-iżbokk tagħhom. Il-flanġijiet tal-orifiċju huma iebsa ħafna, b'saħħa estensiva tar-rendiment li jiġġermina minnhom. Il-kapaċità tagħhom li jsostnu u jgħammru f'kundizzjonijiet ta' atroċitajiet hija notevoli. Il-ħanek tal-orifiċju huma mimlija b'metalli tqal, li jagħmluhom piżijiet tqal. Tali kontenut ta 'liga jagħmluhom robusti u b'saħħithom ħafna. L-istruttura tal-formazzjoni tagħhom timmarka s-saħħa mekkanika u d-durabilità tagħhom.

SPEĊIFIKAZZJONIJIET STANDARD TAL-FLANĠ TAL-ORIFJU

Isem tal-Prodott	Flanġijiet tal-Orifice
Firxa Daqs	1/2″ (15 NB) sa 48″ (1200NB)
Klassi / Klassifikazzjoni tal-Pressjoni	150#, 300#, 600#, 900#, 1500#, 2500#, PN6, PN10, PN16, PN25, PN40, PN64 eċċ.
Standards / Dimensjonijiet	ANSI/ASME B16.5, B16.47 Serje A & B, B16.48, BS4504, BS 10, EN-1092, DIN, BS, GOST, MSS SP-44, ISO70051, JISB2220, BS 1560-3.1, API7S-15, API7S-43, API605
Tipi tal-wiċċ tal-ħanek / Tip ta 'Konnessjoni	Flanġ tal-wiċċ ċatt (FF), Flanġ tal-wiċċ mgħolli (RF), Flanġ tal-ġonta taċ-ċirku (RTJ), Flanġ tal-ġonta tal-ħoġor, Flanġ maskili u femminili (M&F), Flanġ tal-Ilsien u l-Groove Kbir u Żgħar (T&G)
Dimensjonijiet	ANSI B16.5, ANSI B16.47 Serje A & B, ASA, API-605, MSS SP44, AWWA, Tpinġijiet Custom
Disinn tad-dwana	Skont it-tpinġija tiegħek\|AS, BS, ANSI, DIN, JIS\|Konfigurazzjonijiet Indaqs u Tnaqqis
Ċertifikati tat-Test tal-Materjal (MTC)	Skont EN 10204 3.2 u EN 10204 3.1, Ċertifikati tat-Test li jiċċertifikaw NACE MR0175, NACE MR0103
Ċertifikati tat-Test	100% Rapport tat-Test tar-Radjografija, EN 10204/3.1B, Ċertifikat tal-Materja Prima, Rapport ta' Spezzjoni ta' Parti Terza, eċċ
Testijiet	Magna għall-ittestjar idrostatiku, Spettrografu b'qari dirett, rilevatur ta' difetti trasonic UI, rilevatur tar-raġġi X, rilevatur tal-partiċelli manjetiċi
Tagħmir / Magni	Magni għall-istampa, Magni li Timbotta, Magni tal-liwi, Magni tal-ibblastjar tar-ramel, magna taċ-ċanfrin elettrika, eċċ.
Kisi	Żebgħa kontra s-sadid, Żebgħa taż-Żejt Iswed, Isfar Trasparenti, Ibbanjat biż-żingu, Galvanizzat kiesaħ u sħun
Oriġini	Iċ-Ċina
Applikazzjonijiet/Użu	Offshore, Qasam taż-Żejt, Bini tal-Bastimenti, Sistema tal-Ilma, Gass Naturali, Proġetti tal-pajpijiet, Enerġija Elettrika, eċċ.

monel orifice flanges

Orifice Flanġijiet Materjali u Gradi

Flanġijiet tal-Orifice tal-Azzar li ma jsaddadx:ASTM A 182, A 240 F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H, 904L

Flanġijiet tal-Orifice tal-Azzar Duplex u Super Duplex:ASTM / ASME A/SA 182 F 44, F 45, F51, F 53, F 55, F 60, F 61

Flanġijiet tal-Orifice tal-Azzar tal-Karbonju:ASTM / ASME A/SA 105 ASTM / ASME A 350 , ASTM A 181 LF 2 / A516 Gr.70 A36, A694 F42, F46, F52, F60, F65, F706

Flanġijiet tal-Orifice tal-Azzar tal-Karbonju b'Temperatura Baxxa:ASTM A350, LF2, LF3

Flanġijiet tal-Orifice tal-Azzar Liga:ASTM / ASME A/SA 182 & A 387 F1, F5, F9, F11, F12, F22, F91

Flanġijiet tal-Orifice tal-Azzar Liga tar-Ram:ASTM SB 61 , SB62 , SB151 , SB152 UNS Nru C 70600 (Cu-Ni 90/10), C 71500 (Cu-Ni 70/30), UNS Nru C 10100, 10200, 10300, 10200, 10200, 10200, 10200

Flanġijiet tal-Orifice tal-Liga tan-Nikil:ASTM SB564, SB160, SB472, SB162 Nikil 200 (UNS Nru. N02200), Nikil 201 (UNS Nru. N02201), Monel 400 (UNS Nru. N04400), Monel 500 (UNS Nru. N055080), (UNS Nru. N055080), (UNS Nru. N02200), N08800), Inconel 825 (UNS Nru. N08825), Inconel 600 (UNS Nru. N06600), Inconel 625 (UNS Nru. N06625), Inconel 601 (UNS Nru. N06601), Hastelloy C 276 (UNS Nru.), N10276 kollha 20 (Nru UNS N08020)

Użi ta 'Flanges Orifice

Flanġijiet tal-orifice jintużaw fis-settur industrijali, partikolarment fiż-żejt u l-gass, sistemi tal-enerġija, manifattura, u pajpijiet tal-proċess. L-użu primarju tal-flanġ tal-orifiċju huwa li jitkejjel il-fluss tal-fluwidi minn pajp jew tubu billi tgħaqqad il-ħanek tal-orifiċju ma 'tagħmir bħal gauges tal-pressjoni, linji ta' trasmissjoni u meters. Użi komuni oħra tal-flanġijiet tal-orifiċji jinkludu l-provvista ta 'appoġġ strutturali, l-ibbilanċjar tal-pressjoni bejn il-pajpijiet multipli, u l-ħolqien ta' siġill issikkat għall-gass meta tgħaqqad it-tagħmir.

Benefiċċji tal-Flanges Orifice

Il-ħanek tal-orifiċju għandhom ħafna benefiċċji u huma versatili ħafna. Huma jipprovdu distribuzzjoni effiċjenti tal-pressjoni, itejbu l-prestazzjoni mekkanika, u jiffrankaw l-enerġija. Huma wkoll faċli biex jiġu installati u miżmuma, li tagħmilhom għażla popolari għal operazzjonijiet industrijali.
